通风机技术指标

文章出处:网责任编辑:作者:人气:-发表时间:2016-12-20 15:01:00




6.8.3通风机技术指标

选用通风机要仔细了解通风机的质量和技术指标,选用正规产品,应根据厂方提供的技术说明书逐项査阅选配,还需要分析对照性能曲线或工况性能参数表。以下对各种技术参数加以说明。

1.全压

当空气流过风机时,风机给予每立方米空气的总能量称为风压,通风机产生的风压由静压与动压两部分组成,可以表示为

P=Ph+Pu

式中

Ph—通风机的静压,Pa;

Pu——通风机的动压,Pa

2.流量

通风机单位时间内所输送的气体的体积称为风量,单位m3/h(m3/s、m3/min)。风量与通风机的叶轮直径、转速、叶片形状有关,一般采用实验方法测定,并绘制流量与压力的特性曲线。

3.转速

通风机叶轮单位时间内的转速一般表示为转/分(n/min)。如果电动机不具备变速功能,转速就是不变的。双速电机即电机有两档转速。可调速的电动机可以根据系统的需要改变转速,改善设备的运行工况,提高系统的设备利用率,达到节电效果。

4.风机重量与机械尺寸

技术说明书中相关的技术数据都有详细说明。设计人员要注意通风机运送就位与安装荷载的问题。在实际运送安装过程中,要考虑通道宽度或吊装条件以及坐机或吊挂的位置荷载是否允许并提出解决办法。

5.传动方式

风机传动方式,也就是电动机带动叶轮旋转的连接方式,有如下几种形式,机械效率也不同。

直联传动:ηf=1.0;

联轴器直联传动:ηf=0.98;

减速器传动:ηf=0.95-0.98

皮带传动:ηf=0.92。

直联传动就是电机轴直接插入叶轮轴中,无转换环节机构,传动效果最好,无转换摩擦消耗,无传动噪声。

6.风机效率

即风机实际所需要的有效功率与消耗的功率的比。由于风机要克服轴系的摩擦力及风机与气流涡流的能量损失,消耗的功率要大于传递给气流的能量。它的高低反映风机的经济特性。

η= (NeIN) xlOO%

式中

η——风机效率;

N——风机的消耗功率,kW;

Ne,——风机的有效功率,kW。

风机单位时间内传递给空气的能量,称为风机的有效功率。





式中

P 风机的全压,Pa;

Q 风机的排风量,m3/h。

7.电动机功率

即风机所配用的电动机的标准功率。通风机选用的电动机要根据风机轴系的消耗功率,还 需要考虑安全系数,以及电动机长时间工作温升、瞬间过载等安全问题。风机实际配用的电动 机,比风机轴系的消耗功率还要大一点。电动机功率用公式(6~42)计算:





式中

N——电动机功率,kW;

K—电动机备用系数;

P——风机的全压,Pa;

Q 风机的风量,m3/h;

η1——风机的全压效率;

η2——风机机械转动的效率;

η3——电动机效率。

K,η1,η2,η3等系数可査相关手册。

8.风机性能曲线



风量()、全压P、轴功率7V、效率r;及转速n等是通风机的主要技术性能参数,参数之间存在着一定的关系,当一个参数变化时,其他参数就会随之变化。为取得切合实际的特性曲线, 各种通风机都需要在标准试验台上测试实验数据,绘制P-Q曲线、N-Q曲线、η-Q曲线表示。这些关系曲线绘在间一座标图中,就是通风机的性能曲线,或称之为特性曲线,反映各参数的关系和通风机性能。产品技术说明书中都有性能曲线或风量与全压对应的工 况表,用户可根据参数选用通风机。风机铭牌上标注的数据风量Q(M3/h)、全压P (Pa)、功率N(kW)、转速η (n/min),仅是通风机的一个效率比较高的工况点。通风机安装在系统中.工作的工况点取决于通风机性能与管路特性参数。即使通风机的结构不变,电机转速不变,在不同阻力的系统中,它所输送的风量也不相同。系统的阻力小时,压力损失小,输送的风量就大;反之,系统阻力大,压力损失大,输送的风童就小。电机所消耗的电能与效率也是不同的。因此,仅用铭牌或说明书中的一种工况下的风量和风压来认定系统的工况是不准确 的,需要对风量、管道的压力损失进行准确的计算,选取匹配的通风机,根据特性曲线对照相 应的数据,才能确定系统的工况。

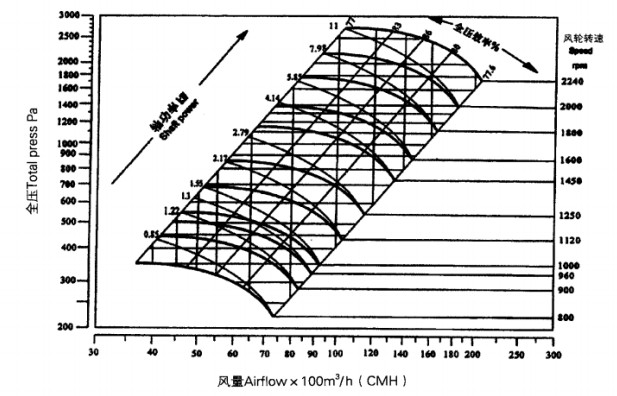

风机性能曲线

4-72NQ6离心风机的性能曲线。图中左纵坐标轴为全压P轴,单位为Pa;横轴为风量轴,单位为m3/h;右纵坐标轴为转速n轴,单位为n/min (转数/分钟);斜线及标注的数据 为轴功率,单位为kW;粗曲线上面标注的数据为风机全压效率曲线;平行斜线及斜线区域内 为效率区域;细曲线为曲线,曲线与左边斜线交点就是轴功率,与其他斜线的交点对应 的就是全压效率;曲线上一点,垂直投影所对应风量轴的数据,就是风机的风量水平投 影所对的全压轴数据,就是在风量时的全压值。根据风机性能曲线可以看出,转速提高, 风量、全压都增大,所消耗的轴功率也增大;曲线反映在一种转速下,风量增大全压变 小,风量变小全压增大。以4-72Ns6型转速1450转/分的离心风机为例,从特性曲线图中查找相 关的技术参数。在全压效率为77%以上时,风量最大为13353 m3/h,全压为724Pa;风量最小为 6677 m3/h,全压为1140Pa;电动机的功率由2kW增加到4.14kW。

从特性曲线图可以看出,在一定转速下,风机的效率随着风量与风压的改变而变化,其中必 有一个最高效率点。相应于最高效率下的风童、风压和轴功率称为风机的最佳工况。根据管路特 性参数选配通风机’性能匹配地安装在一个系统中,通风机应工作在效率较高的经济范围内。

每一类别、每一系列、每一型号的通风机都有反映性能的性能曲线和性能参数表。同一系 列的不同型号通风机,提供一套性能曲线图表,不同型号的通风机,可以在曲线图表上査出每 种型号的曲线及相关参数。
